Smėlio gaudyklė

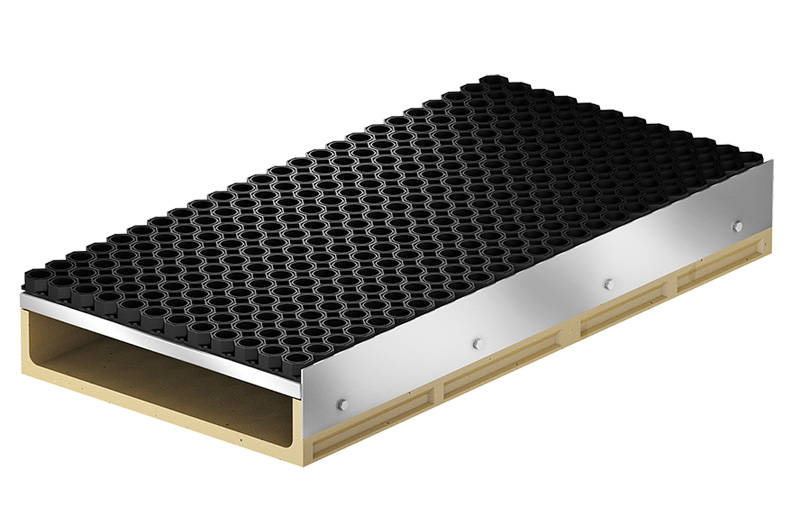

Šiuolaikiniuose lengvosios atletikos objektuose šuolių į tolį ir trišuolio sektoriuje dažnai būtina efektyviai apsaugoti brangias plastikines dangas  nuo purvo ir smėlio smilčių pažeidimų. Ši problema sprendžiama aplink šuolių sektorių  sumontuojant taip vadinamas smėlio gaudykles, išskyrus atkarpą nuo įsibėgėjimo pusės. Šį įrenginį sudaro polimerbetoniniai latakai ir akytos grotelės iš cinkuoto plieno, kartu su juodos spalvos guminiu dembliu. Esant poreikiui galima įrengti prijungimą prie lietaus kanalizacijos su apsauga nuo smėlio patekimo. Latakai aplink šuolių sektorių visada turi būti montuojami tik su išoriniu apvadu, kurį sudaro elastingi bortiniai elementai, kad šuolininkai būtų apsaugoti nuo sužeidimų.

Smėlio gaudyklė visada montuojama tik su šuolių sektoriaus aprėminimu. Smėlio gaudyklės latakas montuojamas kartu su bortiniu elementu B15 klasės betono pagrinde. Betono sluoksnio storis po lataku turi būti mažiausiai 10 cm, tuo tarpu betoninės izoliacijos sluoksnis išilgai latako šono - 8 cm. Latako ilgis būna 100,0 cm arba 56,0 cm. Išorinio latako plotis - 51,5 cm. Aukštis - 14,0 cm. Taip pat rekomenduojama naudoti 40,0 cm aukščio ir 6,0 cm pločio elastingąjį elementą (viršutinė izoliacija iš baltos spalvos gumos). Smėlio gaudyklę horizontalioje plokštumoje uždaro priekinė sienelė.

  Vidinis latakas Išorinis latakasGalinė sienelė
Ilgis: 1000 mm 560 mm 1000 mm 560 mm
Plotis: 500 mm 500 mm 500 mm 500 mm
Aukštis: 140 mm 140 mm 140 mm 140 mm 140 mm
Svoris: 42.5 kg 23.5 kg  40.2 kg 22.7 kg  0.7 kg
Gaminio nr.: 01474 01476 01475 01477 15571



Papildomos savybės

  • Šalčiui atspari apatinė polimerbetoninė dalis.
  • Neslidžios cinkuoto plieno grotelės su guminiu kilimėliu apsaugant nuo sužeidimų.
  • Metalinė briauna patogiam sintetinės dangos privedimui.
  • Kiekvienas latakas turi gamykloje suformuotą griovelį, kuriame galima iškirsti angą, skirtą prijungti vertikalų vandens nuvedimo DN 110 atvamzdį.
  • Lygus vidinis paviršius lengvam išvalymui
