C tipo sporto aikštynų schema

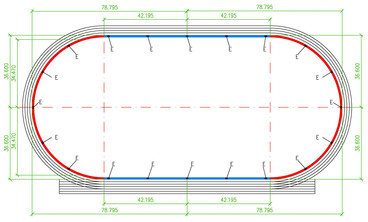

Latakų išdėstymo planas C tipo sporto aikštynuose su šiomis savybėmis:
- Stadiono danga yra 5 cm virš bėgimo takelio dangos, D zonos danga yra tokio pačio aukščio kaip ir bėgimo takelių
- Dangos tipai: sintetinė danga bėgimo takelyje ir D zonoje
- Natūrali arba dirbtinė veja stadione
Kiekis | Gaminio kodas | Produktas |
---|---|---|
170 m | 00585 | Tiesūs latakai su pakelta 4 cm šonine briauna |
170 m | 00360 | Tiesūs nuimami takelio borteliai su plastikiniu dangčiu |
140 m | 00586 | Lenkti latakai (r = 36.5 m), su pakelta 4 cm šonine briauna |
140 m | 00361 | Lenkti nuimami takelio borteliai su plastikiniu dangčiu |
90 m | 15550 | Lenkti plyšiniai latakai (r = 36.5 m) tinka dangos privedimui iš abiejų pusių |
90 m | 00362 | Lenkti nuimami takelio borteliai su plastikiniu dangčiu |
6 vnt. | 00603 | Įtekėjimo dėžės |
2 vnt. | 00604 | Įtekėjimo dėžės plyšiniam latakui |
2 vnt. | 15549 | Plyšiniai dangčiai tinka dangos privedimui iš abiejų pusių |
8 vnt. | 02615 | 160 mm skersmens jungtis |

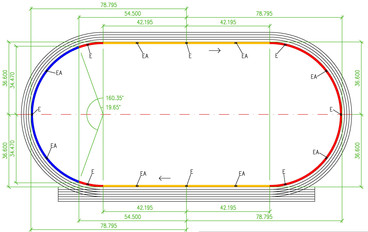

Latakų išdėstymo planas C tipo sporto aikštynuose su vienodo lygio dangų aukščiais:
- Stadiono ir D zonos danga yra viename aukštyje kaip ir bėgimo takelio
- Dangos tipai: sintetinė danga bėgimo takelyje ir vienoje iš D zonų
- Natūrali veja stadione ir vienoje iš D zonų
Kiekis | Gaminio kodas | Produktas |
---|---|---|
170 m | 15519 | Tiesus plyšinis latakas |
140 m | 15525 | Lenktas plyšinis latakas (r = 36.5 m) |
90 m | 15550 | Lenktas plyšinis latakas (r = 36.5 m) tinka dangos privedimui iš abiejų pusių |
16 vnt. | 00604 | Įtekėjimo dėžė |
13 vnt. | 15523 | Plyšinis dangtis tinka dangos privedimui iš vienos pusės |
3 vnt. | 15549 | Plyšinis dangtis tinka dangos privedimui iš abiejų pusių |
16 vnt. | 02615 | 160 mm skresmens jungtis |

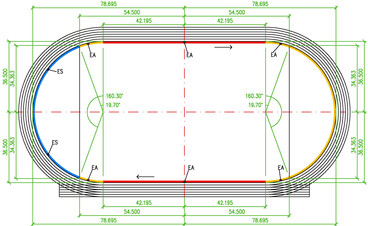

Latakų išdėstymo planas C tipo sporto aikštynuose su kieta danga:
- Stadiono ir D zonos dangos yra viena aukštyje su bėgimo takeliu
- Dangos tipas: kieta danga
- Natūrali veja, dirbtinė arba kieta danga stadione ir D zonoje
Kiekis | Gaminio kodas | Produktas |
---|---|---|
166 m | 15569 | Tiesūs seklūs latakas |
226 m | 15570 | Lenkti seklūs latakas (r = 36.5 m) |
20 vnt. | 00812 | Įtekėjimo dėžės |
20 vnt. | 02614 | 160 mm skersmens jungtis |
